Acionamentos Elétricos e Comandos Elétricos

SLIDES DAS AULAS PRESENCIAIS (Ensino Técnico)

Apresentação dos componentes elétricos a serem estudados na disciplina

Continuação da apresentação dos equipamentos utilizados em comandos elétricos com exemplos de acionamentos e simulações.

Continuação da apresentação dos equipamentos utilizados em comandos elétricos com exemplos de acionamentos e simulações.

Partida com reversão, identificação de condutores, relés temporizadores, temporizador programável (programador horário)

Partida com reversão, identificação de condutores, relés temporizadores, temporizador programável (programador horário)

Partida em estrela-triângulo. Diagramas, cálculos de partida e dimensionamento de fusíveis.

Chave de bóia, temporizador, partida estrela-triângulo, chaves fim de cursos, sinaleiros, buzinas, dentre outros.

Partida compensadora, diagramas, cálculos e dimensionamento de proteções.

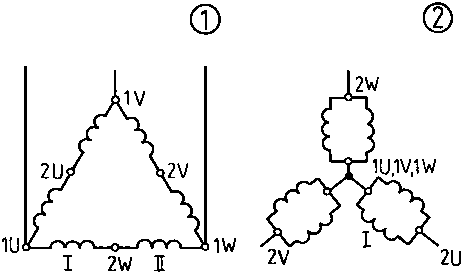

Introdução a Motores Dahlander e acionamento

Revisão de Máquinas Elétricas e Introdução a Inversores de Frequência

Parametrização do Inversor CFW 08 da WEG

Introdução e parametrização de softstarter

SLIDES DAS AULAS PRESENCIAIS (Pós-graduação)

Apresentação dos componentes elétricos a serem estudados na disciplina. Diagrama de força e comando, Simbologia, Simulador Cade Simu, Elemento de Comando, Elemento de Proteção, Elemento de Medição, Elemento de Regulagem e Elemento de Controle, Partida direta e Partida direta com Selo

Partida estrela-triângulo, Partida compensadora e Tipos de motor e características

Partida direta com reversão e partida Dahlander, Introdução a Inversores de Frequência e Softstarter.

Entregar projeto CADe SIMU individual + Prática no último dia de aula

LISTA DE EXERCÍCIOS

Questões teóricas e simulações a serem feitas em Manuscrito + CADe SIMU

Elaborar projetos no Software CadeSimu.

Questões teóricas e simulações a serem feitas em Manuscrito + CADe SIMU

Questões teóricas e simulações a serem feitas em Manuscrito + CADe SIMU

Questões teóricas e simulações a serem feitas em Manuscrito + CADe SIMU

BIBLIOGRAFIA E MATERIAL DE APOIO

Livro-base para o conteúdo da disciplina

Exemplos de aplicações de comandos elétricos e esquemas de proteções para acionamentos

Material de apoio a conceitos e práticas de comandos elétricos.

Artigo de JACQUELINE PAIXÃO sobre Controle de Velocidade em Motores

VÍDEOS DIDÁTICOS USADOS NA DISCIPLINA

O canal da disciplina está sendo reformulado.

Aguarde novidades.

SOFTWARE PARA SIMULAÇÃO E PROJETOS DE COMANDOS

O CADe SIMU é um software eletrotécnico gratuito que nos auxilia na criação de diagramas de comandos elétricos permitindo realizar a inserção de diversos símbolos eletrotécnicos encontrados divididos em bibliotecas. Este software permite o desenvolvimento de diagramas de potência e comando possibilitando posteriormente realizar a simulação destes. Sua aplicação exigem do usuário conhecer previamente conceitos básicos da eletricidade e também de comandos elétricos, no entanto, é tão simples e intuitivo que mesmo com pouco conhecimento o usuário interage facilmente criando diagramas de baixa complexidade para a realização de simulações.

Vídeo-aula de Introdução ao Cade Simu

Os arquivos do simulador terão a sintaxe abaixo e a externsion do arquivo sendo .zip (formato comprimido) <Drive Model> <Versão do firmware> Simulator.zip exemplo: FC-102 05.02 Simulator.zip O usuário é solicitado a não descompactar o arquivo .zip, qualquer ação relacionada à descompactação e o uso de executáveis ​​não levará a nenhuma funcionalidade especifica posteriormente.

Software utilizado para dimensionamento e simulação de Softstarter SIEMENS

ANIMAÇÕES DE PROJETOS DE COMANDOS ELÉTRICOS

Partida em Motor Dahlander

Partida Estrela-Triângulo

Partida com reversão para motor trifásico

CALENDÁRIO E RESULTADOS DA DISCIPLINA
